DemirVana · Ürün Sunumu

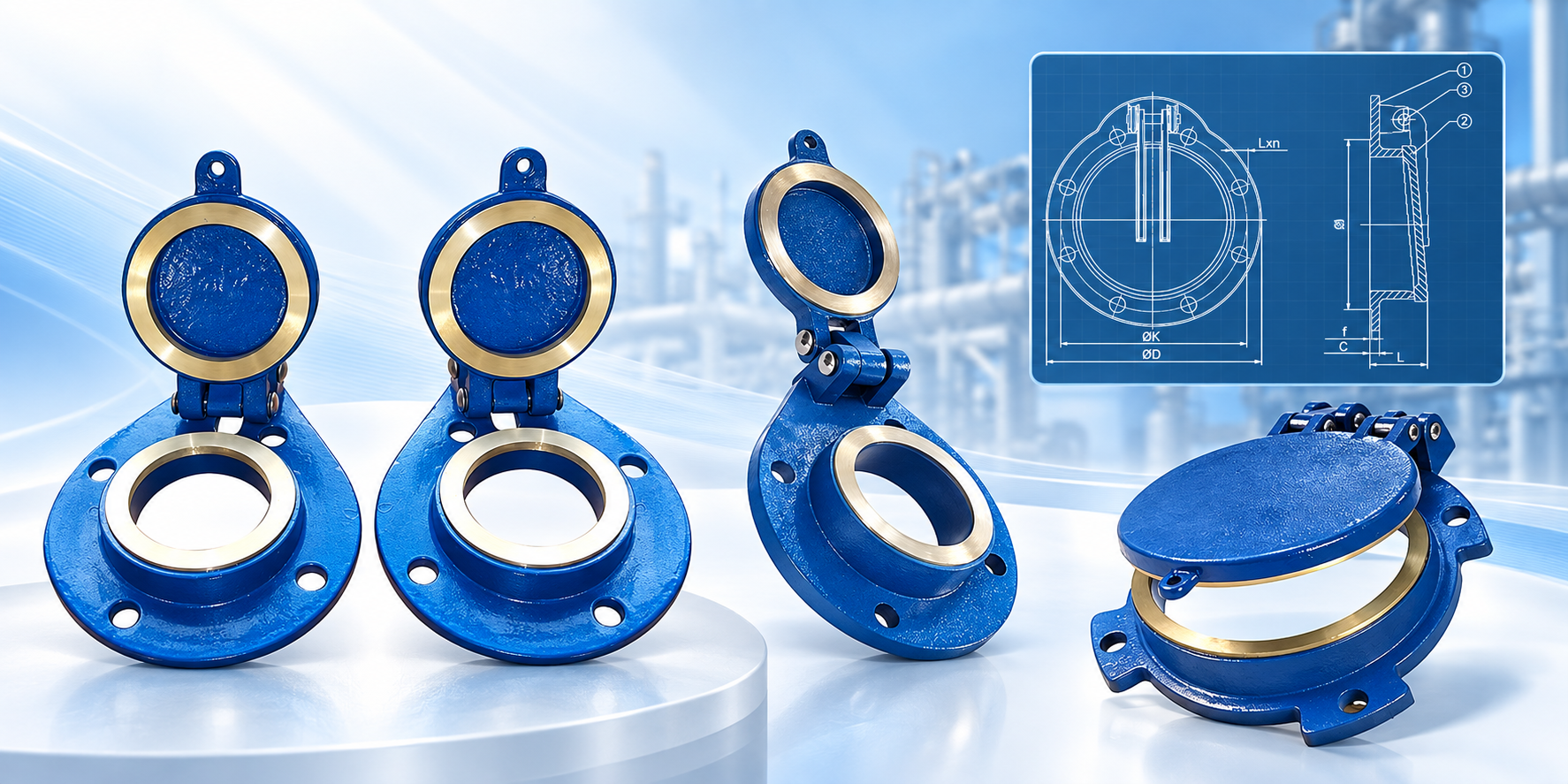

Flapvana / Klapet / Kurbağalık D-388
D-388 ürün görsellerini inceleyin, teknik PDF kataloğuna ve ölçü tablolarına tek sayfadan ulaşın.
DemirVana · Teknik Doküman
D-388 Teknik Katalog
PDF dokümanını burada görüntüleyebilir veya yeni sekmede açıp indirebilirsiniz.
PDF
Flapvana / Klapet / Kurbağalık D-388
PDF belge · 1 sayfa
PDF görüntülenmiyorsa buradan açabilirsiniz.
Teknik Özellikler
Parça ve Malzeme Bilgileri
| No | Parça Adı | Malzeme |
|---|---|---|
| 1 | Gövde | Sfero Döküm / EN-GJS-400-15 |
| 2 | Kapak | Sfero Döküm / EN-GJS-400-15 |
| 3 | Pim | Paslanmaz Çelik / X20Cr13 |
Ölçü ve Ağırlık Tablosu
Uzunluk: mm · Ağırlık: kg| DN | PN | L (mm) | Ağırlık (kg) |
|---|---|---|---|
| 100 | 16 | 70 | 6 |
| 150 | 16 | 75 | 10 |
| 200 | 16 | 85 | 15 |
| 250 | 16 | 95 | 20 |
| 300 | 16 | 105 | 30 |
| 350 | 16 | 110 | 40 |
| 400 | 16 | 120 | 50 |
| 450 | 16 | 125 | 60 |
| 500 | 16 | 150 | 90 |
| 600 | 16 | 175 | 150 |
| 700 | 16 | 195 | 205 |
| 800 | 16 | 215 | 290 |
| 900 | 16 | 260 | 385 |
| 1000 | 16 | 300 | 500 |
